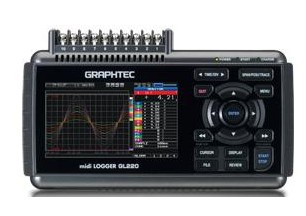

日本圖技GL820多通道存儲記錄儀通道數最大可由標準20ch擴展至200ch。除采用可放心檢測的全通道絕緣輸入方式外，還可實現電壓/溫度/濕度/脈沖/邏輯等多樣化輸入。為提升耐噪音性，產品搭載了⊿Σ型的A/D變頻器，以此提高高頻率噪音的消除效率。
midi LOGGER GL820是一款重視擴展性的模式產品，日本圖技GL820多通道存儲記錄儀還裝配了適用于多通道數據監控的以太網，可進行遠程監控。存儲媒體可使用USB存儲器，直接寫入所測定的數據，以便長時間地收錄數據。
日本圖技GL820多通道存儲記錄儀追求可對應多樣化測量用途的功能性與操作性，為您提供從研究開發到生產線現場的高性價比產品。

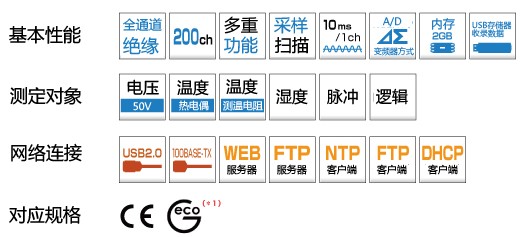

日本圖技GL820多通道存儲記錄儀的功能圖解：
(*1) GRAPHTEC獨有的RoHS對應標志。詳細內容請參閱「WEEE指令、RoHS指令應對體制
日本圖技GL820多通道存儲記錄儀的技術參數：
| GL820便攜式溫濕度記錄儀 |
| 項目 |
內容 |
| 電流輸入數目 |
1臺(20通道)或擴展至(最高200通道) |
| 觸發 |
種類 |
開始 |
觸發訊號產生,開始取樣 |
| |
停止 |
觸發訊號產生,開始取樣 |
| 條件 |
開始 |
停止,程度,警報,行程時間,外部 |
| |
停止 |
停止,程度,警報,行程時間,過去時間,外部 |
| 警報功能 |
種類 |
電流,邏輯,脈沖(AND及OR操作選擇) |
| 條件 |
電流 |
H,L,視窗內,視窗外 |
| |
邏輯 |
所有頻道 |
| |
脈沖 |
H,L,視窗內,視窗外 |
| 邏輯/脈沖輸入通道 |
4個通道,可轉換邏輯或脈沖 |
| 脈沖輸入范圍 |
Count(次數)模式 |
50C,500C,5kC,50kC,500kC,5MC,50MC,500MC/F.S (最高50k/取樣時間) |
| Inst(瞬時)模式 |
50C,500C,5kC,50kC,500kC,5MC,50MC,500MC/F.S (最高50k/取樣時間) |
| RPM回轉模式 |
50rpm,500rpm,5krpm,50krpm,500krpm,5Mrpm/50Mrpm,500Mrpm/F.S
(最高50k/秒) |
| 警報輸出 |
通道數目 |
4 |
| 輸出格式 |
開放連接輸出(5V拉伸電阻,10kohm),5至24V(100mA或以下) |
| 輸出條件 |
程度調整,視窗調整,邏輯調整,脈沖調整 |
| 外部觸發輸入 |
1個通道(最高24V,起端2.5V,滯電壓0.5V) |
| 電腦介面 |
Ethernet(10BASE-T/10BASE-TX),高速USB2.0 |
| 資料儲存 |
測量資料 |
儲存在內置閃存或USB儲存盤 |
| 其他 |
設定條件及螢幕復印可儲存于內置閃存或USB儲存盤 |
| 內置記憶體 |
12MB閃存 |
| USB儲存盤插槽(全速) |
2.0兼容 |
| 計算功能 |
統計計算 |
平均,峰值,最大,最小,RMS |
| 計算數目 |
2組同時設定 |
| 搜索功能 |
搜索資料中之點,種類:程度,警報,邏輯,脈沖 |
| 顯示器 |
尺寸 |
5.7英寸TFT彩色LCD |
| 顯示模式 |
波形+數字,獨立波形,獨立數字 |
| 操作環境 |
直流電操作溫度0-45℃,相對濕度5-85%RH,電池操作溫度15-40℃ |
| 電源 |
AC變壓器(100-240VAC,50/60Hz) |
| DC輸入(8.5-24VDC) |
| 原裝電池,最高裝配2個,連續9小時操作 |
| 電功率 |
28VA或較低(AC驅動) |
| 機身尺寸(W x D x H) |
232 x 152 x 50mm |
| 重量 |
990g(包括20通道輸入模塊) |
| 震動絕緣 |
兼容JIS震動測試或等同汽車業界TYPE 1-CLASS A |
| 驗證規格 |
CE,RoHS,中國RoHs |
日本圖技GL820多通道存儲記錄儀從標準20ch到最大200ch（500ch）、全體ch多功能＆絕緣輸入

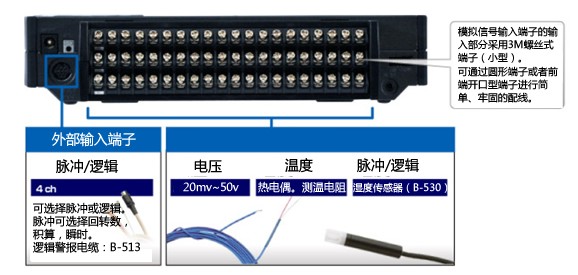

全體通道多功能&絕緣輸入
標準20ch的模擬輸入準備。同時采用通道間互不影響的絕緣輸入方式。
無需進行繁瑣的布線�？芍С譁囟�/電壓/濕度/脈沖/邏輯輸入，實現多功能對應，
可用于各種用途。
(*1) 脈沖/邏輯 有一項為4ch。需使用選購產品中的邏輯報警電纜（B-513）。
(*2) 使用選項產品濕度傳感器時，按標準僅能使用1個。
配備選購產品濕度傳感器
配備專門用于濕度測定的選購產品濕度傳感器（B-530）。驅動電源由GL820主機提供。
將濕度傳感器連接至所需測定濕度的通道后，只需將輸入設至為濕度，即可進行濕度測定。
■相對濕度測量精度（5～98%）
| 測定環境 |
測定精度 |
| 0～10℃ |
±5%RH |
| 10～20℃ |
±4%RH |
| 20～30℃ |
±3%RH |
| 30～40℃ |
±4%RH |
| 40～50℃ |
±5%RH |
| 50～60℃ |
±6%RH |
| 60～70℃ |
±7%RH |
| 70～80℃ |
±8%RH |
搭載⊿Σ型 A/D變頻器
為提高耐噪音性，產品搭載⊿Σ型A/D變頻器，提高高頻率噪音的消除效率。
從而減少逆變器等噪音的影響。
最大200ch、只需連接電腦便可擴展至500ch
將端子臺統一為20ch/單元，主機的通道擴展最大可達200ch。
同時，可實現全通道絕緣輸入＆多功能輸入。
此外，使用PC進行測量時，通過連接多臺主機（最大10臺），可實現1臺機器控制最大500ch、或單獨進行控制。
日本圖技GL820多通道存儲記錄儀用主機擴展測試通道的方法
頻道擴展一覽表
| 通道數 |
20ch |
40ch |
100ch |
200ch |
| GL820主機 |
1臺 |
1臺 |
1臺 |
1臺 |
| 擴展端子基本套件(B-537) |
- |
1組 |
1組 |
1組 |
| 20ch擴展端子組件（B-538) |
- |
1組 |
4組 |
9組 |

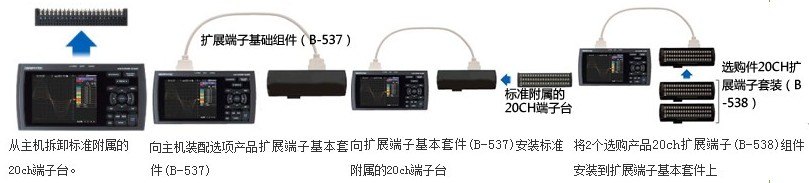

擴展方法（例：擴展至60ch）

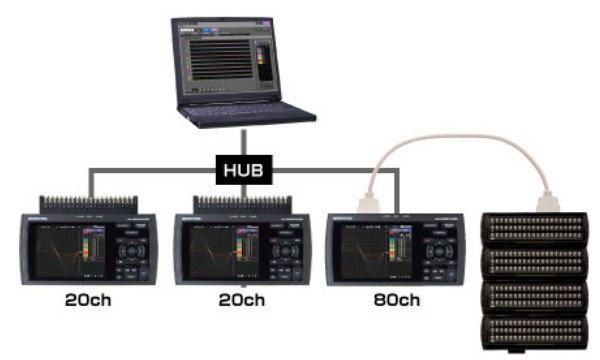

日本圖技 多通道存儲記錄儀 GL820使用PC進行擴展
使用電腦附屬的PC應用程序（GL220_820-APS），可在主機最大10臺、通道數最大500ch的條件下進行擴展、測量。
擴展方法（例：擴展至120ch）
日本圖技GL820的存儲時間
| 収錄間隔（取樣速度）(*1) |
10ms(*2) |
50ms(*2) |
100ms(*2) |
200ms |
500ms |
1s |
10s |
| 2GB內置閃存 |
29日 |
72日 |
89日 |
101日 |
253日 |
506日 |
5068日 |
| 512MB USB存儲器(*3) |
7日 |
18日 |
22日 |
25日 |
64日 |
129日 |
1294日 |
※1 驅動優先采用AC適配器。
※2 主機電源ON、OFF時均可充電。
※3 DC驅動需配備DC驅動纜線（B-514：選項產品）。

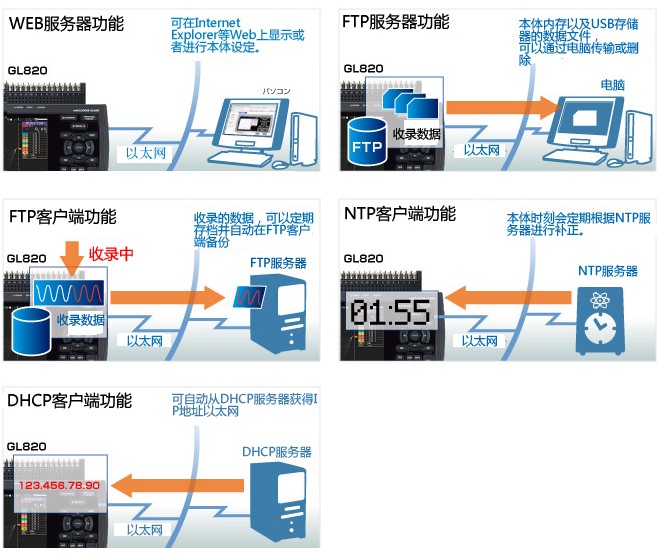

日本圖技GL820多通道存儲記錄儀具有多種網絡形式
可使用符合測定形態的網絡功能。
日本圖技GL820多通道存儲記錄儀的蓄電池驅動7小時(選購產品)，可安心使用

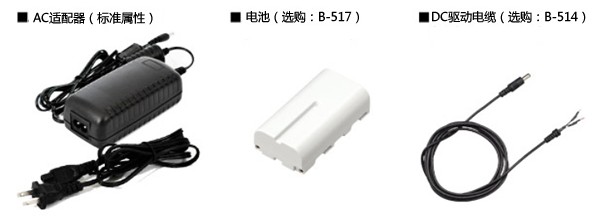

日本圖技GL820多通道存儲記錄儀支持3WAY電源,日本圖技GL820多通道存儲記錄儀電源可使用標準AC適配器進行AC驅動、還可使用選購產品中的電池組或DC驅動電纜進行蓄電池驅動或 DC驅動
日本圖技GL820多通道存儲記錄儀在使用AC適配器進行AC驅動時，搭載電池組后，即使AC電源發生瞬時停電，也可自動切換至蓄電池驅動，有效防止停電對重要數據帶來的不利影響。若停電后供電不再恢復、且蓄電池容量已完全耗盡，可在蓄電池電量用完前自動停止測定，有效保護重要數據。在對蓄電池充電時，即使主機電源已關閉（OFF），只需配備AC適配器，便可插入插座進行充電。
| 驅動時間 |
| 狀況 |
驅動時間 |
| LCD使用狀況（亮度MAX） |
約5小時 |
| 屏幕保護狀態 |
約7小時 |
※20ch端子、1秒取樣、主機存儲器収錄、使用2個新品電池組、+25℃環境
※驅動時間因使用環境條件而有所差異。 |
| 驅動方式 |
| 驅動方式 |
DC電圧 |
蓄電池充電 |
| AC驅動（使用附屬AC適配器）※1 |
- |
可※2 |
| DC驅動※3 |
+24V |
可※2 |
| +12V |
不可 |
| +8.5V |
不可 |
※1 驅動優先采用AC適配器。
※2 主機電源ON、OFF時均可充電。
※3 DC驅動需配備DC驅動纜線（B-514：選購產品）。
日本圖技GL820多通道溫濕度記錄儀主要應用領域：
汽車行業（汽車、摩托車）測試 、家電（電器行業）廠家測試（含PC） 、油田測試（含海洋鉆井） 、各類野外測試 、滅菌室、潔凈室的溫濕度測試 、冷藏運輸記錄 、振動測試 。 |
